Wärmepumpen-Kaskade für Kita Langförden

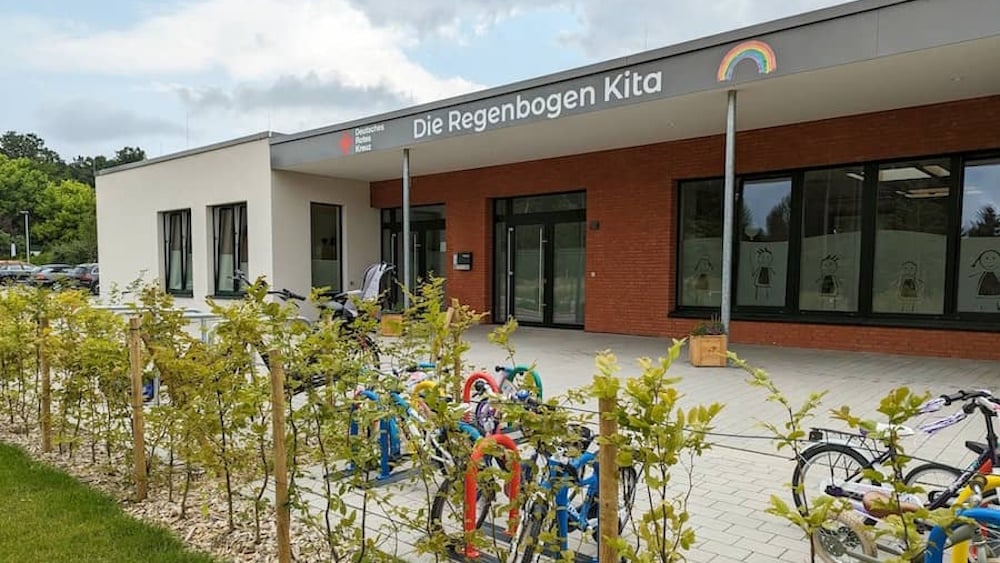

Die Nachfrage nach Betreuungsplätzen für den Nachwuchs ist groß im südoldenburgischen Vechta, besonders für die Jüngsten, die schon ab einem Alter von sechs Monaten in einem speziellen Krippenbereich versorgt werden. Die neue Kindertagesstätte Langförden, unter der Trägerschaft des DRK Vechta e. V., stellt in fünf Gruppen bis zu 82 Betreuungsplätze zur Verfügung, davon 30 Plätze für Krippenkinder.
Die Architekten der Thalen Consult GmbH entwarfen zu diesem Zweck ein ebenerdiges Gebäude, welches auch auf einen integrativen Pädagogikansatz ausgelegt ist. So wurden verschiedene Ausweichräume vorgesehen, die die Kinder zum Experimentieren, Forschen, Toben und Ausruhen einladen sollen.
Der Gebäudekomplex wirkt mit seiner Nutzfläche von 1.150 m² in allen Räumlichkeiten großzügig und harmonisch. Echtholzparkett, schallgedämmte Decken, großzügige Fensterflächen sowie zusätzliche Lichtkuppeln bewirken selbst in der dunklen Jahreszeit eine helle und natürliche Atmosphäre. Auch ein großer Bewegungsraum, den nach Vorstellungen der Trägerschaft auch externe Gruppen nutzen können, steht den Kids zur Verfügung. Hinzu kommen Küche, Sanitäranlagen, separate Garderoben für die Krippenkinder sowie Ruheräume. Ergänzt wird das Platzangebot mit Räumlichkeiten für bis zu 17 Mitarbeiter*innen, die hier unter der Leitung von Kathrin Wintermann in Voll- und Teilzeit beschäftigt sind.
Der Entwurf des Gebäudes ist komplett auf die pädagogischen Belange der Zukunft ausgerichtet – auch unter energetischen Aspekten. Die Beleuchtung erfolgt mit modernster LED-Technik, auf dem Dach wurde eine Photovoltaikanlage installiert, die mit einer Leistung von 10 kWp einen Großteil des im Hause benötigten Stroms liefert. Auch in heizungstechnischer Hinsicht entschied man sich für eine zukunftsträchtige Lösung: Mit zwei Monoblock-Geräten vom Typ BLW NEO 18 kam eine Wärmepumpen-Kaskade aus dem Hause Brötje zum Einsatz, die besonders leise arbeitet. Dies ist wichtig, da in der Krippe auch Kleinstkinder betreut werden, die tagsüber ihre Ruhezeiten benötigen.


BLW 18 NEO als Kaskade

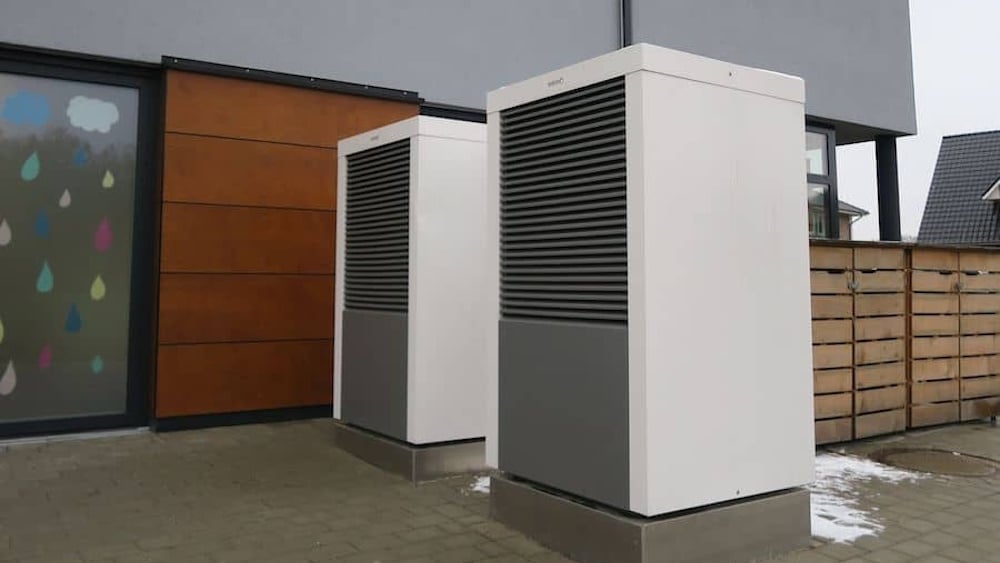

Installiert wurden die Luft-/Wasser-Wärmepumpen vom Meisterfachbetrieb Chr. Steffen GmbH aus Damme. Die Monoblock-Geräte arbeiten mit Modulationstechnik, Kompressor und Ventilator können dabei ihre Leistung stufenlos anpassen. Spezielle Ventilatorblätter im Eulenflügel-Design erzeugen selbst bei Volllast mit 58 db(A) LWA einen extrem niedrigen Schallleistungspegel (Schallleistung nach DIN EN 12102 - Außenaufstellung).
Die BLW NEO 18 von Brötje überzeugt mit moderner und exakt aufeinander abgestimmter Technik und bedient ein Leistungsspektrum bis 18 kW. Ein bislang einzigartiges System mit zwei im Verbund arbeitenden Wärmetauschern gewinnt aus dem Kältekreislauf je nach Modulation 3 bis 5 % zusätzliche Energie, was sich in herausragenden Leistungszahlen niederschlägt. So erreicht der Wärmeerzeuger einen COP (Coefficient of Performance) über 4,25 bei A2/W35. TGA-Fachplaner Niklas Swat kann das nur begrüßen: „In der Kita Langförden wird dieser Effizienzwert eindrucksvoll unter Beweis gestellt. Die Messung des SPF (Seasonal Performance Factor) begann zwar erst mit der Inbetriebnahme der Geräte Ende September 2022, doch sie zeigt Anfang März dieses Jahres bereits die sensationellen Werte von 4,1 bzw. 4,4 an.“

Eingebunden ins System

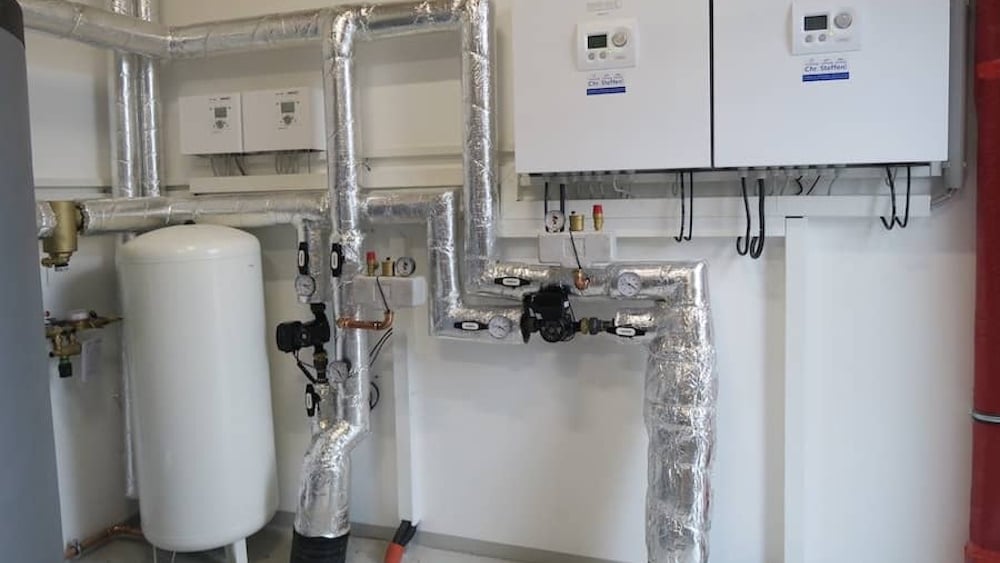

Der 825 Liter fassende Pufferspeicher überzeugt mit einem Zulaufanschluss in der Dimension DN 80; er versorgt zwei Heizkreise zuverlässig mit Wärme.
Bild: August Brötje GmbH, Rastede.
Angeboten wird die Luft-/Wasser-Wärmepumpe BLW NEO in drei Heizleistungsgrößen: 8, 12 und 18 kW. Ein großzügig dimensionierter Verdampfer mit intelligenten Abtaufunktionen stellt einen einfriersicheren Betrieb im Winter sicher. Das Expansionsventil wird mithilfe der innovativen DSI-Technologie immer dem Optimum angepasst. Die Einsatzgrenzen liegen zwischen -25 und +45 °C. Zur Raumheizung belädt die Wärmepumpe einen Juratherm Pufferspeicher mit 825 Liter Nutzvolumen.
Einen guten Anteil Strom für den Betrieb der Wärmepumpen-Kaskade liefert die hauseigene Photovoltaikanlage mit 9 Hochleistungsmodulen. Mit einer Fläche von ca. 14 m² liefert sie ausreichend Energie, um die Geräte ganzjährig betreiben zu können.
Wärmeverteilung über die Fußbodenfläche
Die Wärmeabgabe in den Räumlichkeiten der Kindertagesstätte erfolgt ausschließlich über den Fußboden. Durch die großflächige Übertragung mit niedriger Vorlauftemperatur kann die Wärmepumpen-Kaskade von Brötje stets im energieeffizientesten Temperaturbereich betrieben werden. Außerdem lässt sich die Raumtemperatur in der Praxis um ca. zwei Grad absenken, ohne dass es zu Komforteinbußen oder gar zu kalten Füßen bei den Kleinen kommt. Dazu ein weiteres Statement von TGA-Fachplaner Swat: „Das entspricht einem Einsparpotenzial von bis zu 12 Prozent im Vergleich zur Konvektionswärme von Heizkörpern. Wir fahren selbst im Winter mit Vorlauftemperaturen von max. 40 °C.“ Des Weiteren stellt er fest: „Darüber hinaus ergeben sich im Vergleich zu Heizkörpern weniger Luftbewegungen, sodass weniger Staub oder andere Partikel aufgewirbelt werden. Zudem verhindert die Strahlungswärme, dass die Raumluft selbst bei lang anhaltendem Heizen zu sehr austrocknet. Für die Atemwege und die Haut ist dies ein wesentlicher Vorteil, der – wie auch die geringe Staubbelastung – den Kindern und den Mitarbeiter*innen zugutekommt.“


Fazit
Mit den beiden Luft-/Wasser-Wärmepumpen BLW 18 NEO in Kaskade haben die Betreiber der Kindertagesstätte in Langförden eine Heizungsanlage gefunden, die den Anspruch des Objektes an Qualität, Wirtschaftlichkeit und Zuverlässigkeit umfassend widerspiegelt. Besonders hervorgehoben wird vom Personal der Kindertagesstätte der niedrige Geräuschpegel. Als technisches Herzstück der Kita garantiert die Wärmepumpen-Kaskade von Brötje rund um die Uhr eine sichere Bereitstellung von Wärme. Falls ein Gerät ausfallen sollte, läuft immer noch das zweite – eine
