Hybrid-Vorrüstung mit dem Kit 65 von BRÖTJE

BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

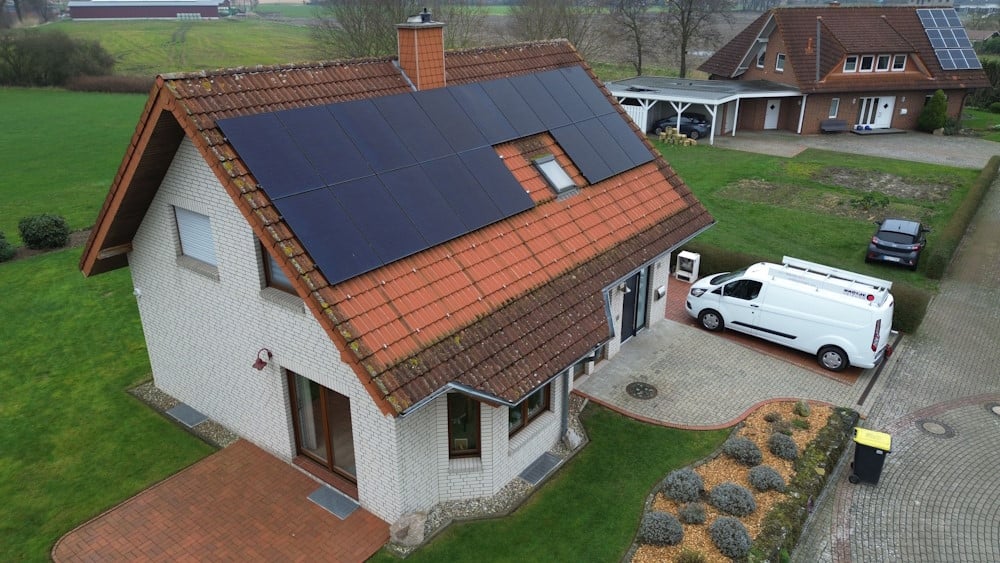

Bestens gerüstet und energetisch zeitgemäß aufgestellt. Das Haus der Familie P. verfügt nun neben einer Photovoltaikanlage (8 kWpiek) auch über modernste Gas-Brennwerttechnik mit der Vorrüstung Kit 65 zur Hybridanlage.

Tausende Hausbesitzer stehen derzeit vor einem ähnlichen Problem: Das bestehende Gasgerät soll raus und eine GEG-konforme Umrüstung muss zeitnah erfolgen – nur wie kann das einfach, kostengünstig und möglichst effizient geschehen? Diese Fragen stellten sich im letzten Jahr auch Lore und Rolf P. aus dem niedersächsischen Ostercappeln (bei Osnabrück). Oder um es mit den Worten der Hausbesitzer zu sagen: „Wie werden wir zu tragbaren Konditionen ein aktiver Teil der Energiewende?“

Diese Situation spiegelt sich in deutschen Haushalten millionenfach wider: Etwa 80 % aller Bestandsgebäude sind bundesweit über 25 Jahre alt und damit nicht unbedingt für den optimalen Solobetrieb von Wärmepumpen prädestiniert. Mit dem neuen Gebäudeenergiegesetz (GEG) wird zukünftig aber der Einsatz einer 65-prozentigen Wärmeerzeugung in regenerativer Form vorgeschrieben. Dazu zählen auch Wärmepumpen. Damit stecken viele Hausbesitzer in der Zwickmühle. Sie würden zwar gern ihr bestehendes Wärmesystem GEG-konform modernisieren, möchten ihre Immobilie aber auch in Zukunft zu bezahlbaren Rahmenbedingungen kostengünstig und effizient beheizen.


Das Objekt

Das schmucke Einfamilienhaus der Familie P. wurde 1993/94 im Osnabrücker Land nach den damals geltenden Baustandards in hochwertiger Massivbauweise erstellt. Etwa 135 Quadratmeter Wohnfläche werden mit einem Gas-Brennwertgerät sowie einem Festbrennstoff-Kaminofen beheizt. Die Warmwasserbereitung erfolgt über einen 150 Liter fassenden Trinkwasserspeicher. Nachdem der wandhängende Wärmeerzeuger eines anderen Herstellers immer wieder regelungstechnische Probleme machte, konsultierte man mit Markus Hachmann einen befreundeten Installateur.


Nach der Begehung des Hauses machte er den Vorschlag, ein Hybridsystem von BRÖTJE einzusetzen – und zwar in Form einer Vorrüstung mit dem Kit 65. Der Heizungsbaumeister sagt dazu: „Ein Hybridsystem bietet für den Gebäudebestand häufig das Beste aus zwei Welten: Spitzenlasten lassen sich mit dem Gas-Brennwertgerät bedienen. Dadurch kann die Auslegung der Wärmepumpe mit einer niedrigeren Nennheizleistung kostengünstiger erfolgen.“


So einfach funktioniert es

Um das System installations- und regelungstechnisch vorzurüsten, bietet BRÖTJE Betreibern mit dem Kit 65 die Möglichkeit, diese hybride Heizungstechnik in zwei Schritten einzubauen. Der Hersteller aus Rastede hat damit eine Schnittstelle entwickelt, durch die sich Bestandsgebäude routinemäßig auf eine effiziente Wärmepumpeneinbindung vorbereiten lassen. Das Kit 65 ist für die hybride Zusammenschaltung eines Gas-Brennwertkessels der Serie WGB.1 (Modell 14.1 bis 22.1) und WBS.1 (14.1 bis 22.1) mit einer Luft-Wasser-Wärmepumpe der Baureihe BLW Eco.1 (Modell 4.1 bis 8.1) ausgelegt.


Altgerät raus, Kit 65 rein, neuer Gas-Brennwertkessel vorne dran – und die bestehende Gasheizung ist bereit für den Hybridbetrieb mit einer Luft-Wasser-Wärmepumpe. Das klingt fast zu einfach, um wahr zu sein. Wir schauen uns deshalb die Installation mal im Detail an.

BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

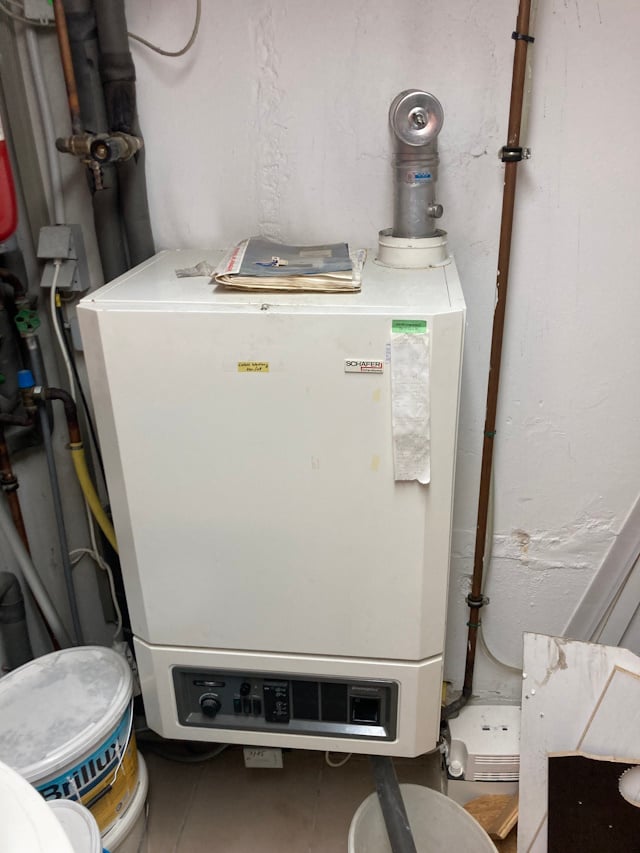

Hat seine Dienste getan. Das Gas-Brennwertgerät lieferte 30 Jahre lang Wärme – Zeit für einen Austausch.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

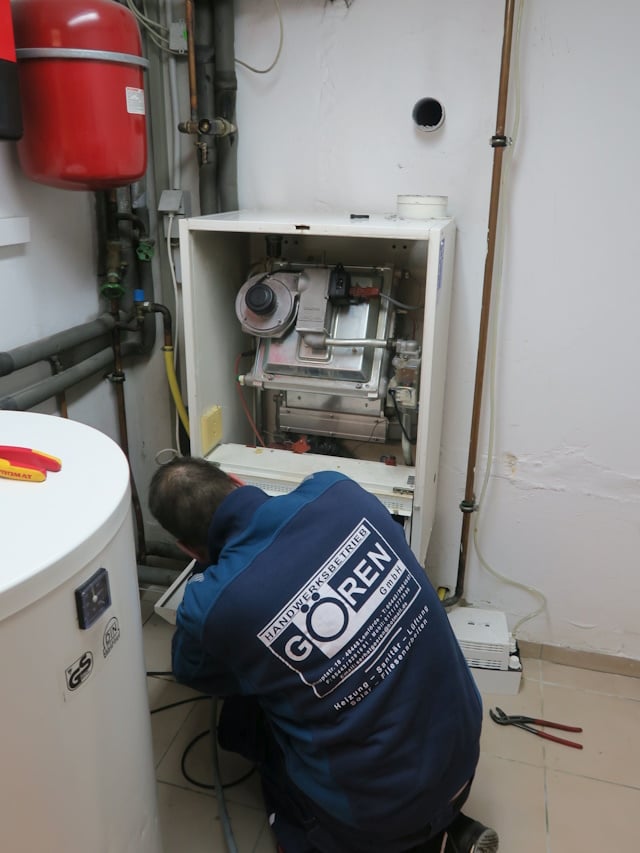

Die Demontage des Altgerätes inklusive aller Verbindungsleitungen und der Abgasstrecke geht zügig vonstatten.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

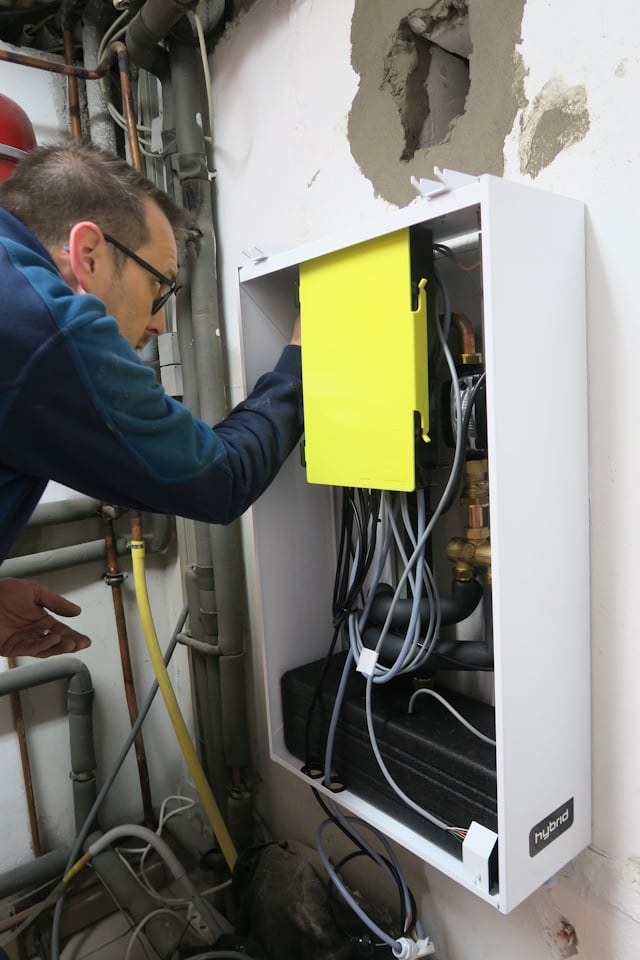

Nachdem Heizungsbaumeister Markus Hachmann Maß an der neuen Abgasführung genommen hat, benötigt er für die Aufhängung des Kit 65 nur zwei Löcher à 10 mm Durchmesser.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

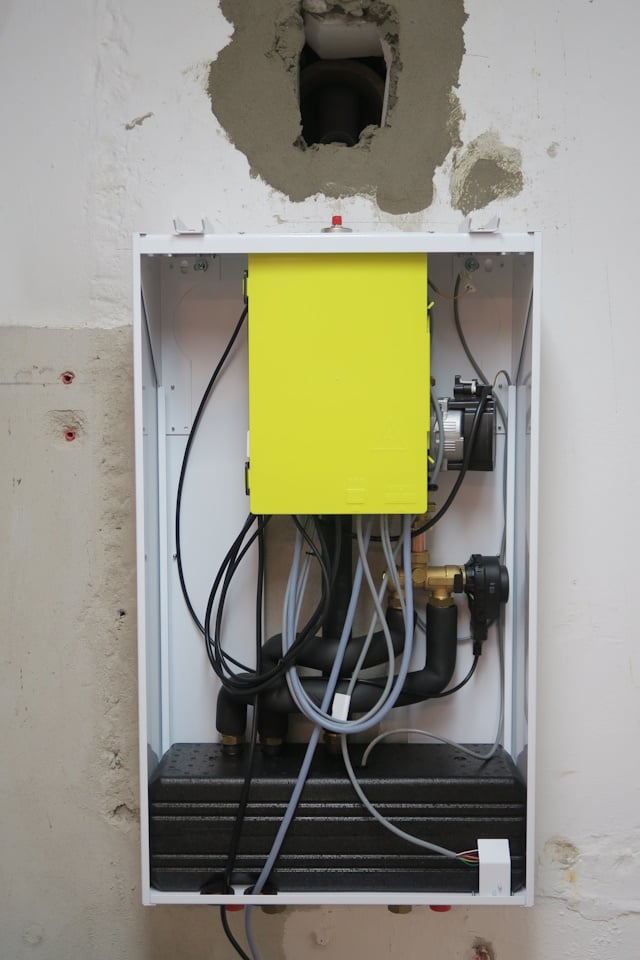

Schon hängt das Kit 65. Die Umwälzpumpe ist bei Lieferung rechtsseitig ausgerichtet. Falls es aufgrund räumlicher Gegebenheiten nötig ist, den Zugang auf die linke Seite zu verlegen, kann das Entlüftungsrohr mit Pumpe und Umschaltventil um 180° gedreht werden. Auf der Seite, die für elektrische Installation und Wartung zugänglich bleiben soll, sind mindestens 400 mm Abstand einzuplanen.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65
Lässt sich locker oben einhängen: das Gas-Brennwertgerät BRÖTJE WGB 22.1. Die Fachhandwerker befestigen anschließend die Kesselhalterungen an der Oberseite des Kit 65 und montieren damit das Gerät. Das Schraubmaterial liefert BRÖTJE natürlich mit.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

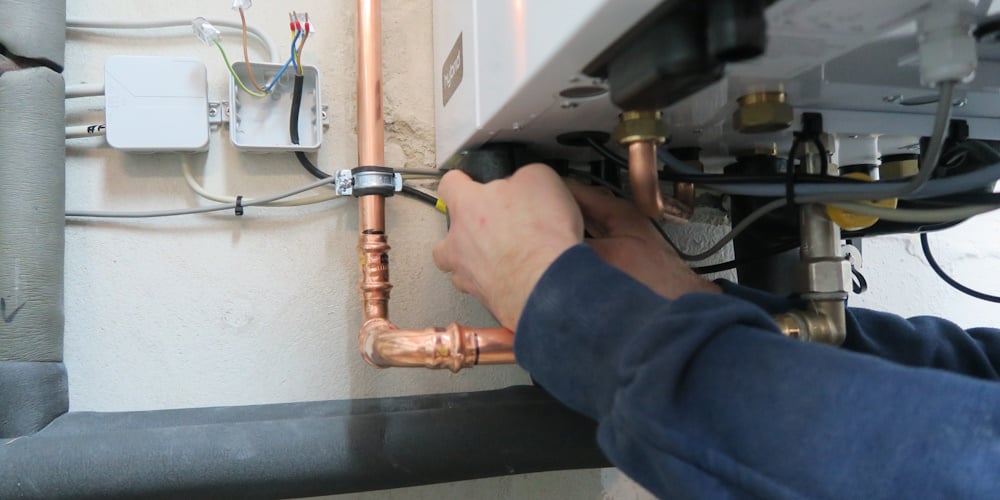

Ebenfalls im Lieferumfang enthalten: die Leitungen für die Installation am Gasanschluss und U-Rohrleitungen mit Dämmung für den Vor- und Rücklauf der Wärmepumpe (der Anschluss der Wärmepumpe kann rechts- oder linksseitig erfolgen).
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

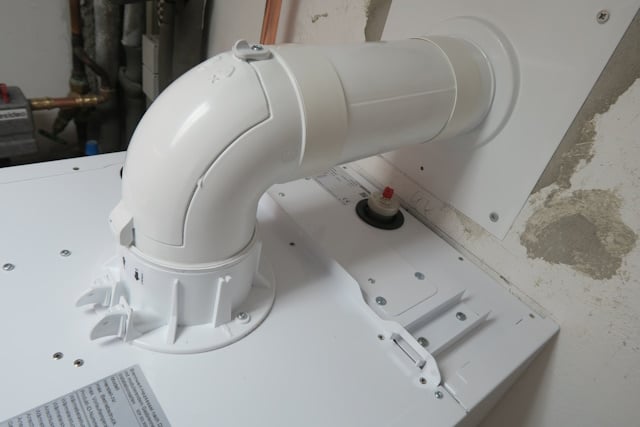

Die Abgasstrecke wurde neu und raumluftunabhängig ausgeführt. Der Abgasanschluss des Gas-Brennwertkessels ist um 175 mm nach vorne versetzt worden.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

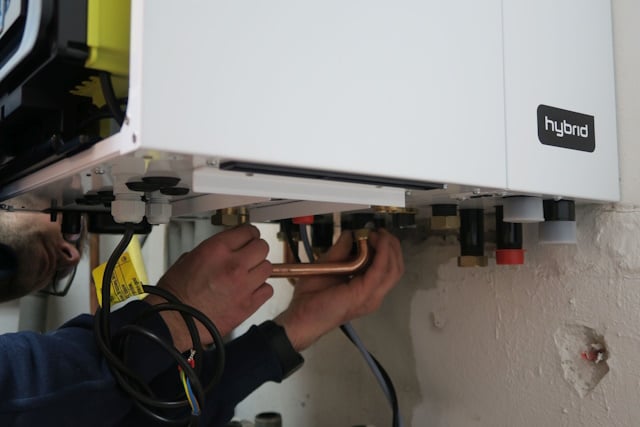

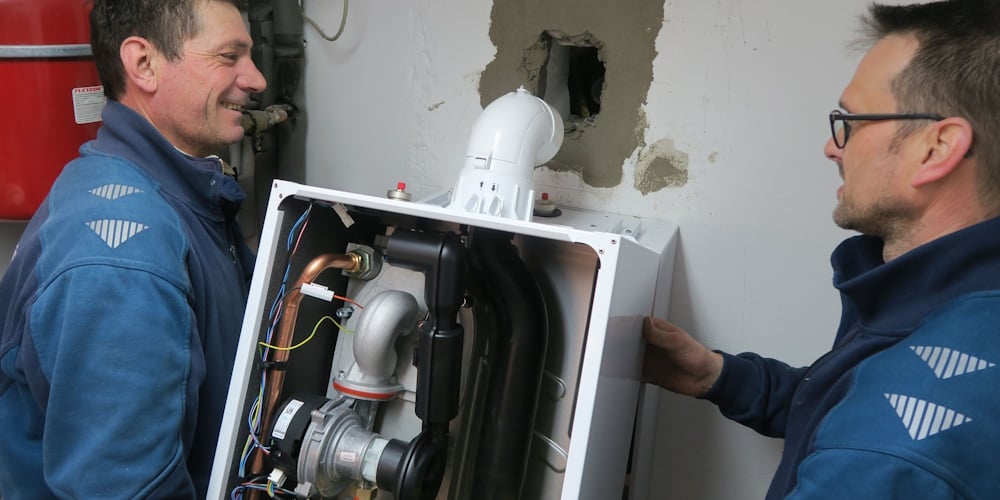

Markus Hachmann entfernt die Vorderwand des eingehängten Gas-Brennwertkessels und klappt das Kesselschaltfeld herunter. An den Vor- und Rücklaufanschlüssen des Kessels montiert er nun die mitgelieferten Leitungen samt Dichtungen lose vor und zieht sie anschließend fest. Dann erfolgt die Montage der Wärmedämmung.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

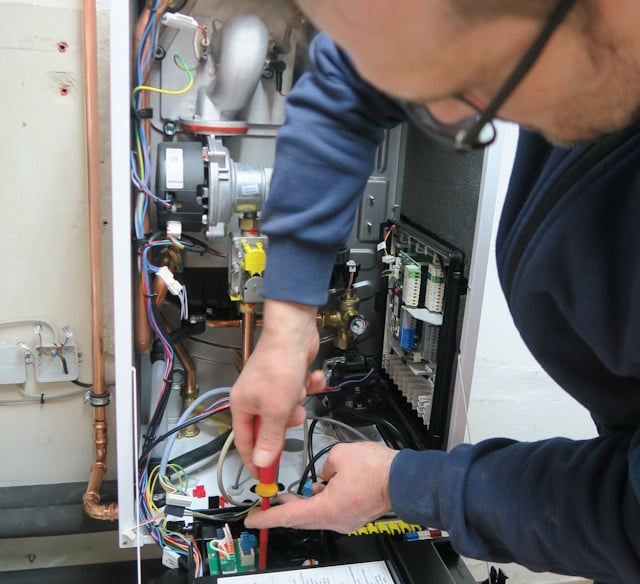

Zur Einrichtung der elektrischen Anschlüsse wird der Gehäusedeckel der Regelungseinheit im Kessel entfernt. Danach ist die Anschlussleiterplatte des Kit 65 mit vier Schrauben zu fixieren und der Endwiderstand in die Buchse an der Unterseite des Kit 65 zu stecken. Jetzt lässt sich die Verbindungsleitung zwischen Kesselschaltfeld und Anschlussleiterplatte verlegen.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65
Auf der Unterseite des Gerätes führt der erfahrene Monteur die L-Bus-Leitung vom Kit 65 in das Regelungsgehäuse des Gas-Brennwertkessels und verbindet sie dann mit der innen liegenden Platine (siehe folgendes Bild).
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

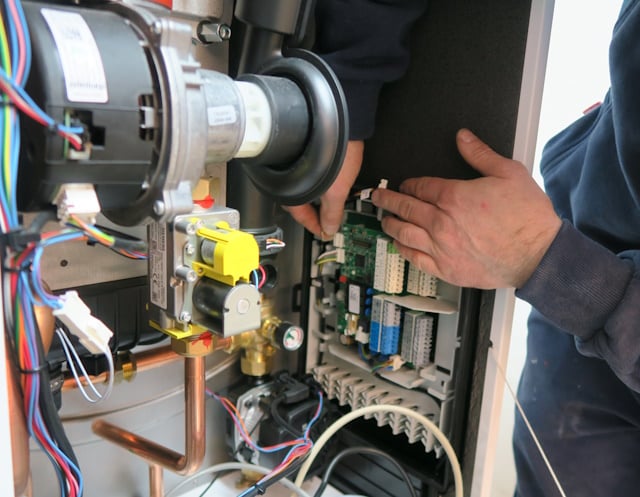

Zuletzt steckt er den Adapterstecker an der Erweiterungsleiterplatte SCB ein. Damit ist die Vorrüstung für den Wärmepumpen-Anschluss und Hybrid-Betrieb erledigt.
BRÖTJE Referenz: Hybrid-Vorrüstung mit Kit 65

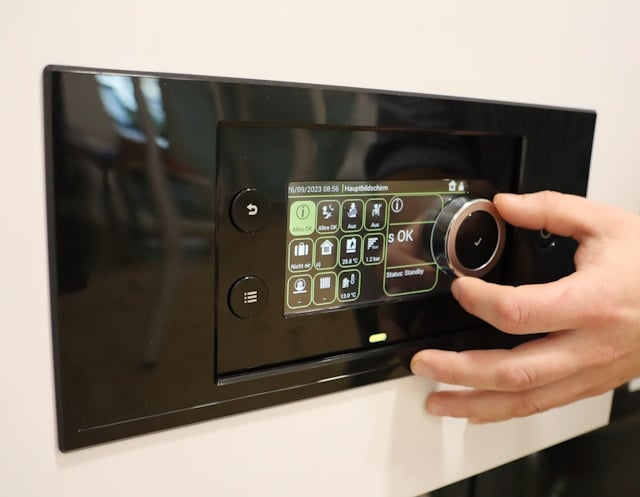

Alle Funktionen von Gas-Brennwertkessel und Wärmepumpe werden über die Bedieneinheit am Kessel gesteuert. Die Hybrid-Regelung lässt sich auch nach vollständiger Kesselmontage zu Installations- und Wartungsarbeiten aus dem Gehäuse entfernen – von oben oder von der Seite.

Fazit

Familie P. aus Ostercappeln ist mit der Montage des Kit 65 von BRÖTJE mehr als zufrieden. Der Einbau der Hybrid-Schnittstelle mit dem neuen Gas-Brennwertkessel vom Typ WGB 22.1 funktionierte rasch und problemlos. Für die Installation des Kit 65 im Zuge des Kesseltausches genügten etwa 30 Extra-Minuten. Das Gerät nimmt im Heizungsraum zudem keinen nennenswerten Platz in Anspruch. Abnehmbare Seitenwände und cleverer Aufbau erlauben flexible Zugriffsmöglichkeiten bei Installation und Wartung. Das Fazit von Bauherr Rolf P.: „Die Option, die Wärmepumpe zeitversetzt nachzuliefern, verringert den Sanierungsdruck für uns erheblich. Eine tolle Lösung für alle Beteiligten.“

Bautafel

Objekt

Einfamilienhaus in 49179 Ostercappeln

AuftraggeberLore & Rolf P.
ArchitekturDipl.-Ing. Frank Reinsch, 49163 Bohmte
AusführungHandwerksbetrieb Serhat Gören GmbH
Markus Hachmann
49448 Lemförde
https://handwerksbetrieb-goeren.de
Speichertechnik/
Warmwasserbereitung
Sonstige Handelsware
150 Liter
(Bestand)
HeizungsanlageBRÖTJE WGB 22.1
mit Kit 65
HerstellerAugust Brötje GmbH
26180 Rastede
