Hybride Heiztechnik mit Wärmepumpen und vorhandenen Gasheizkesseln

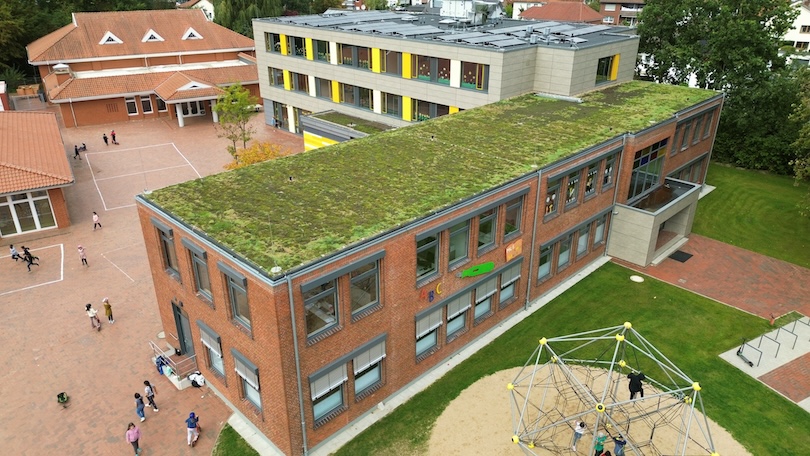

Im Zuge der Sanierung erneuerte man auch die Wärmeerzeugung und bezog einem maßgeblichen Anteil regenerativer Energie mit ein. Die bisherige Beheizung des Schulgebäudes erfolgte durch zwei Gasgebläse-Heizkessel mit einer Gesamtleistung von 335 kW (1x 150 kW, 1x 185 kW), die im Keller unter der Sporthalle untergebracht sind. Die umfangreiche Ausstattung mit Photovoltaik-Elementen auf dem angrenzenden Gebäudeflügel stellte eine gute Grundlage für eine im Wesentlichen strombasierte neue Heizungsanlage dar. Diese wurde vom TGA-Planer Niklas Swat vom Ingenieurbüro Heimisch aus Vechta in Zusammenarbeit mit BRÖTJE Key Account Manager Daniel Norder projektiert.

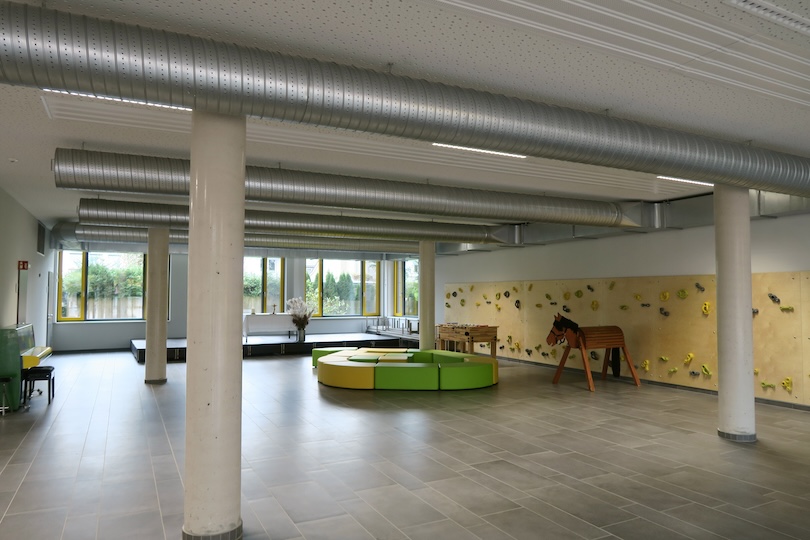

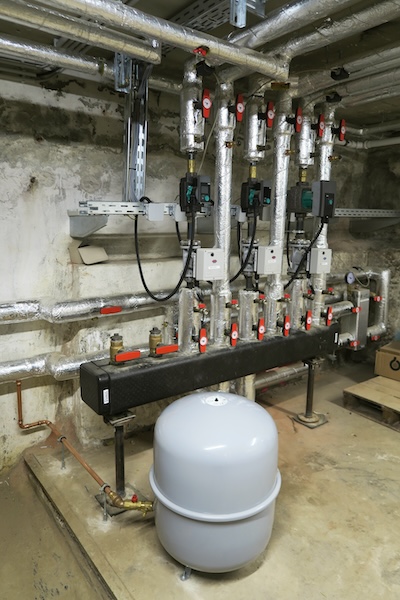

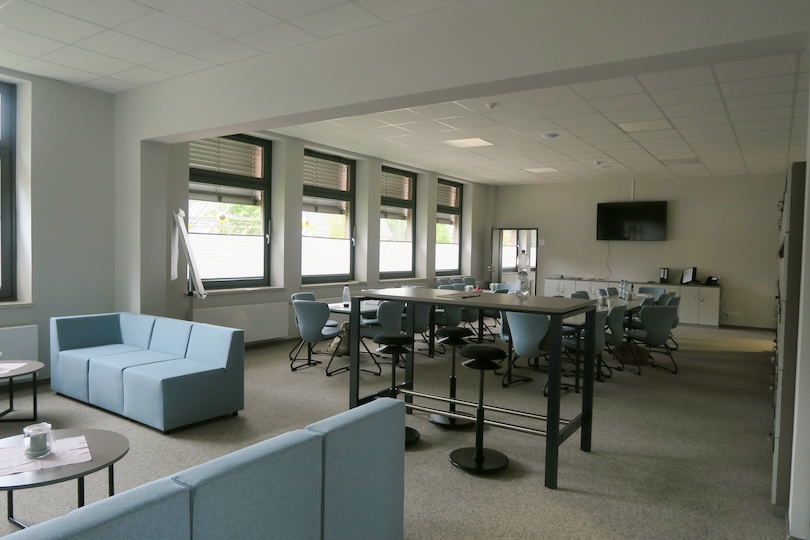

Für die neue Heizung bot sich die inzwischen auch in größeren Gebäuden häufig eingesetzte Wärmepumpentechnik von BRÖTJE an – allerdings nicht als alleiniger Ersatz für die bisherige Heizung, sondern ergänzend dazu. Denn die Wärmeverteilung sollte in den zehn neu gestalteten Klassenräumen weiterhin über Flachheizköper erfolgen, während die völlig neu errichtete Aula und die Sporthalle mit Deckenstrahlheizung und Fußbodenheizung versehen wurden. Daraus ergaben sich zwei im höheren Temperaturbereich gefahrene Heizkreise und ein Niedertemperatur-Heizkreis für die Fußbodenheizung. Insbesondere für die beiden erstgenannten Heizkreise ließ sich absehen, dass sie mit Wärmepumpentechnik alleine nicht sinnvoll zu betreiben wären. Das gab den Ausschlag, die alten Gasheizkessel bei strenger Kälte zur Spitzenlastabdeckung über den für Wärmepumpen optimalen Bereich hinaus weiterhin einzusetzen.
Optimale Aufteilung der Wärmeerzeugung ermöglicht hohe COP-Werte

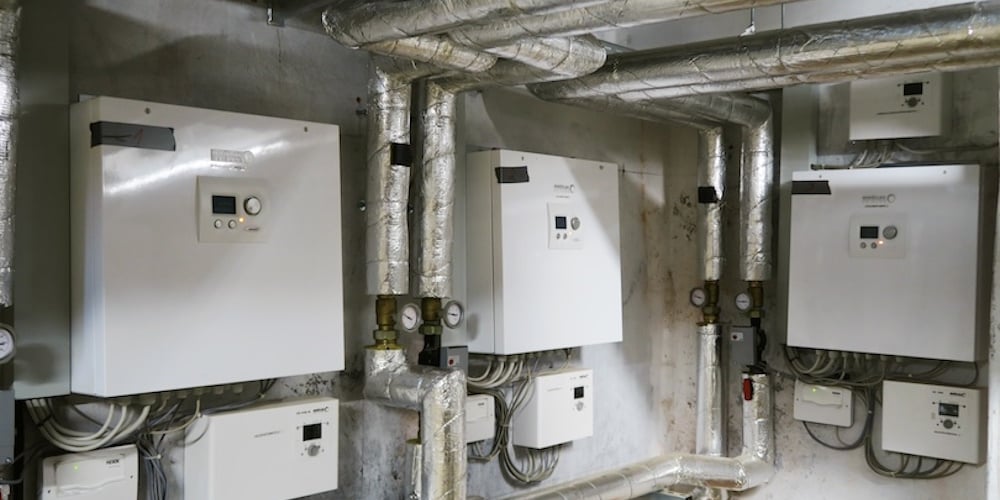

Die Grundlast wird künftig im weit überwiegenden Teil des Jahres von einem Wärmepumpensystem aus Komponenten des Herstellers BRÖTJE bereitgestellt. Die bereits vorhandenen Gasheizkessel wurden über die Regelung in das Gesamtsystem mit integriert. Das führt dazu, dass die Wärmepumpen bis zum Herbst unter Realbedingungen mit einem COP von derzeit 3,9 – 4,7 (abgelesen) betrieben wurden. Da die Anlage aber noch nicht lange in Betrieb ist, wird erwartet, dass sich dieser Wert noch weiter verbessert.

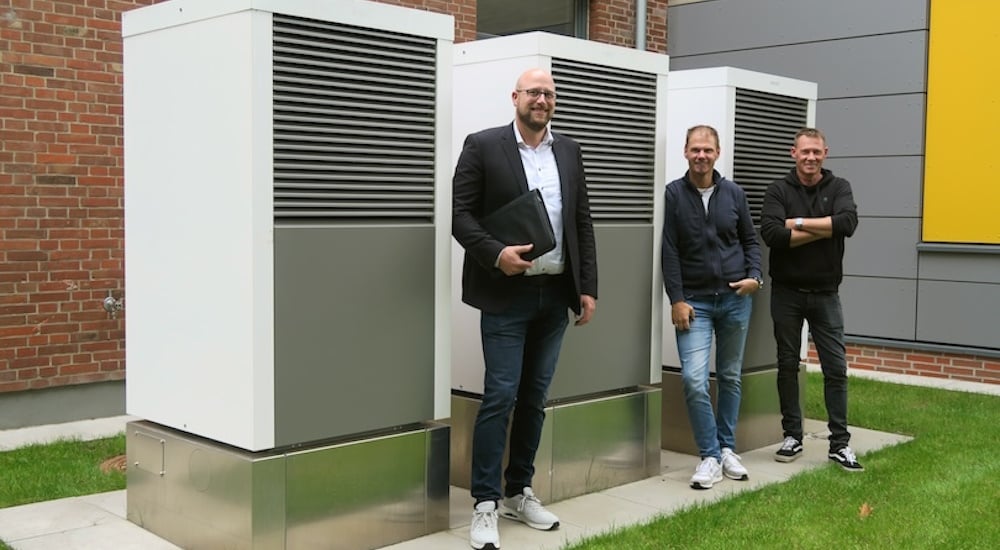

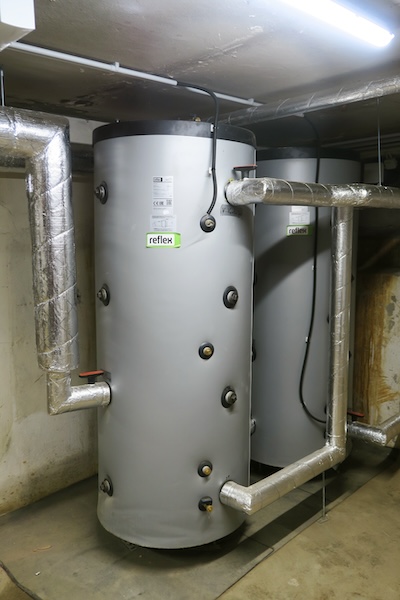

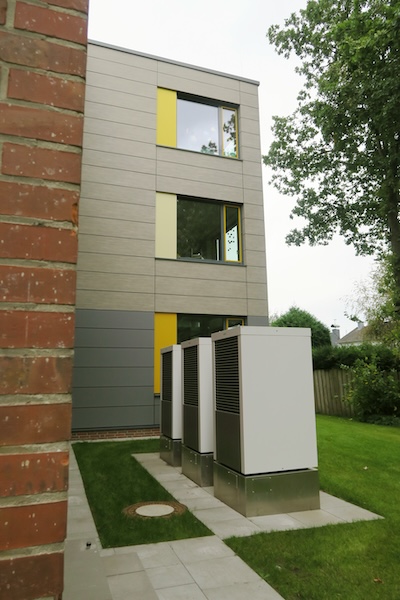

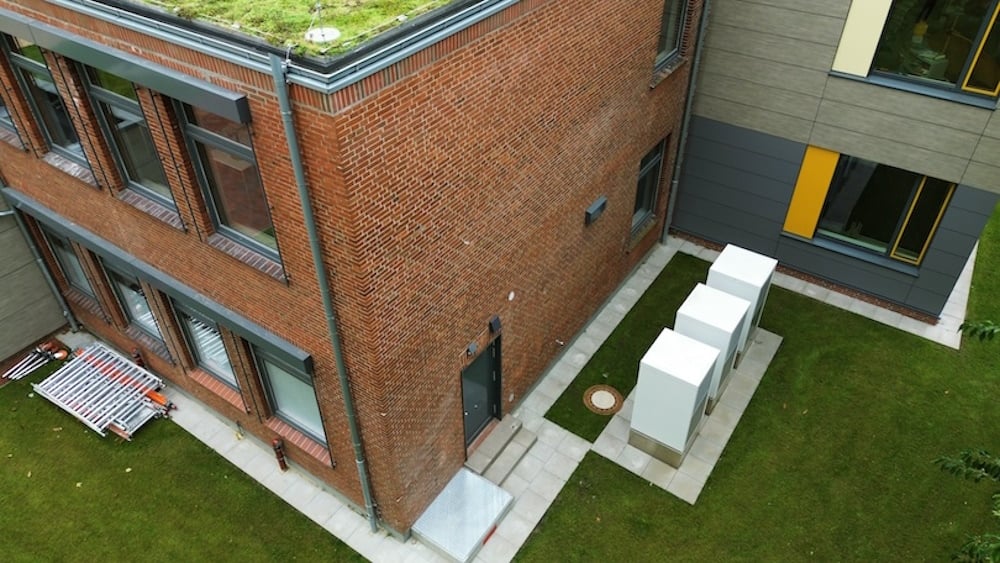

Bei den Wärmepumpen handelt es sich um drei kaskadierte Geräte des Typs BLW NEO 18, die die Heizenergie in je 500 l fassende Pufferspeicher einspeisen. Die Luft-Wasser-Wärmepumpen BLW NEO überzeugen mit moderner und exakt abgestimmter Technik. Sie sind in einem hohen Leistungsbereich von 2,4 bis 19,2 kW erhältlich, in der hier verwendeten Ausführung NEO 18 wird pro Gerät eine Nennwärmeleistung von 16 kW erbracht. Zwei im Verbund arbeitende Wärmetauscher gewinnen aus dem Kreislauf weitere Energie hinzu und erhöhen damit die Energieausbeute. Dabei passt die voll modulierende BLW NEO ihre Leistung stets dem tatsächlichen Bedarf an.
